Cómo interpretar la gráfica de un OTDR en fibra óptica paso a paso
La gráfica de un OTDR en fibra óptica es una curva de reflectometría bidimensional que sirve para diagnosticar visualmente la salud física de una red, mostrando la pérdida de señal (atenuación) frente a la distancia kilométrica recorrida.
Si envías a tus técnicos de campo a certificar un enlace FTTH, no basta con que sepan encender el equipo. Saber leer la traza en la pantalla es lo que realmente ahorra horas de búsqueda y evita reemplazar cables enteros sin necesidad.

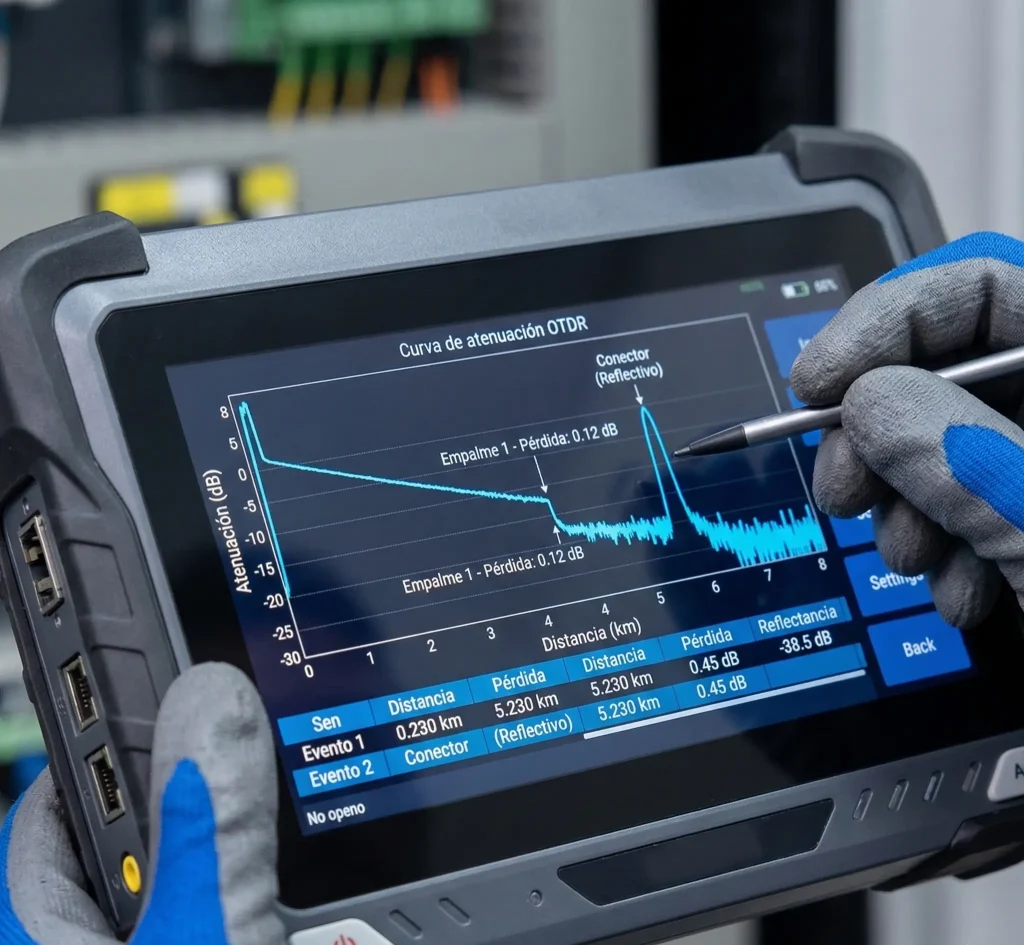

A simple vista, la pantalla muestra una línea descendente con picos y caídas. Sin embargo, para un ojo experto, esa línea es el “historial médico” exacto de tu infraestructura pasiva.
Entendiendo los ejes de la pantalla
Antes de buscar fallas, debes comprender cómo el equipo grafica la información. En cualquier OTDR de fibra óptica de grado profesional, la pantalla se divide en dos ejes fundamentales:
El Eje Horizontal (X): Representa la distancia. Se mide en metros o kilómetros. Te indica exactamente a qué distancia del equipo de medición ocurre un evento.
El Eje Vertical (Y): Representa la potencia óptica o pérdida de señal. Se mide en decibelios (dB). Te muestra cuánta luz se está perdiendo en un punto específico.
La línea general siempre debe ir hacia abajo de izquierda a derecha, ya que la luz pierde fuerza naturalmente al viajar por el vidrio. A esto se le llama atenuación lineal.
Eventos reflectivos vs. eventos no reflectivos
Cuando la luz viaja por el núcleo y choca con un obstáculo, el equipo dibuja un “evento”. Dependiendo de la naturaleza del obstáculo, la gráfica reaccionará de dos maneras distintas que debes memorizar.
Un evento reflectivo es un pico abrupto hacia arriba en la gráfica que sirve para identificar elementos donde hay un cambio de densidad física (vidrio a aire), como conectores mecánicos o roturas graves.
Por el contrario, un evento no reflectivo es una caída repentina en la línea, sin un pico previo. Esto ocurre cuando la luz choca con algo pero no rebota hacia atrás con fuerza, como un empalme por fusión o un cable doblado.
Tabla técnica de eventos comunes en un OTDR
Para facilitar la auditoría en campo, estandariza este conocimiento con tus cuadrillas. Así es como se ven los fallos físicos en la pantalla:
| Tipo de evento | Visualización en la gráfica | Causa física más común |
| Conector (SC/APC, LC) | Pico alto (reflectancia) seguido de una caída (pérdida). | Acoplamiento normal entre dos hilos en un ODF o caja NAP. |
| Empalme por fusión | Escalo o caída recta (sin pico reflectivo). | Unión por fusión de dos hilos. Si la caída es mayor a 0.1 dB, el empalme está defectuoso. |
| Macrocurvatura | Caída recta. Se vuelve más grande si mides en 1550nm. | El cable está demasiado doblado o presionado en la canalización. |
| Fin de la fibra / Rotura | Pico reflectivo inmenso seguido de “ruido” (estática). | El láser llegó al final del cable cortado y chocó con el aire. |
Paso a paso para leer la medición en campo
Cuando configuras tu equipo para certificar un troncal o una red de distribución, sigue este protocolo de análisis de izquierda a derecha en la pantalla:
1. El pulso inicial y la zona muerta
Al lado izquierdo de la pantalla verás un pico enorme. Es la conexión del equipo al cable. Si usas una buena bobina de lanzamiento, este pico inicial (zona muerta) quedará absorbido en la bobina, permitiéndote ver el estado del primer conector real de tu red.
2. La pendiente de atenuación
Observa la línea diagonal entre los eventos. Esta debe ser recta y constante. En una fibra monomodo estándar a 1310 nm, la inclinación debería representar una pérdida aproximada de 0.33 a 0.35 dB por kilómetro. Si la pendiente es más pronunciada, el cable podría ser de mala calidad o estar sufriendo estrés hídrico.
3. Aislamiento de las caídas
Si encuentras un escalón que cae 1.5 dB en el kilómetro 2, acabas de encontrar el problema. Usando los cursores de la pantalla táctil de tu OTDR de fibra óptica, puedes marcar el inicio y el fin del evento para que el software te calcule la pérdida exacta y envíes a tu equipo al poste correcto.
Los “fantasmas” o ecos reflectivos
Como expertos, debemos advertirte de un falso positivo común. Si mides un enlace corto con un pulso de luz muy fuerte, la luz puede llegar al final, rebotar, volver al inicio y rebotar de nuevo.
Esto crea un “fantasma” en la gráfica: un pico reflectivo idéntico al del final, pero ubicado más allá del fin de la fibra, sin ninguna caída de pérdida asociada. Un técnico novato perderá horas buscando ese evento inexistente.
Estandariza tu diagnóstico
Interpretar correctamente estas curvas diferencia a un simple instalador de un verdadero ingeniero de planta externa. Reducir los tiempos de troubleshooting (solución de problemas) aumenta drásticamente el ROI de tu empresa.
